O que é um Sistema Integrado de Regulação e Automação?
É um sistema que engloba as funções do Regulador de Velocidade, do Regulador de Tensão e do sistema de Automação da unidade geradora.
Assume a responsabilidade pelo controle da frequência e potência ativa, da tensão e potência reativa, e por acionar e monitorar todos os subsistemas da unidade geradora. É muita responsabilidade, não é mesmo?
Essa inovação surgiu em 1999 na área de Pesquisa e Desenvolvimento da REIVAX, revolucionando para sempre o setor elétrico!
Aplicado em hidrelétricas de médio e pequeno porte, possui relação custo-benefício excepcional!
RTVAX POWER
A plataforma REIVAX de hardware e software, totalmente programável e expansível, base dos já consolidados e poderosos Regulador de Tensão (RTX POWER) e Regulador de Velocidade (RVX POWER), foi a base para mais uma inovação.
Unindo as funcionalidades e ferramentas disponíveis no RTX e no RVX, acrescentando lógicas de automação dos subsistemas da unidade geradora, resultou no RTVAX POWER.
Tal flexibilidade permite incorporar relés de proteção ao mesmo cubículo, otimizando o espaço físico e o investimento do cliente. Permite também controlar a excitação e a partida de compensadores síncronos, ou também a regulação de velocidade e automação da unidade quando isso é interessante pro cliente. Flexibilidade e otimização de recursos!
CARACTERÍSTICAS PRINCIPAIS

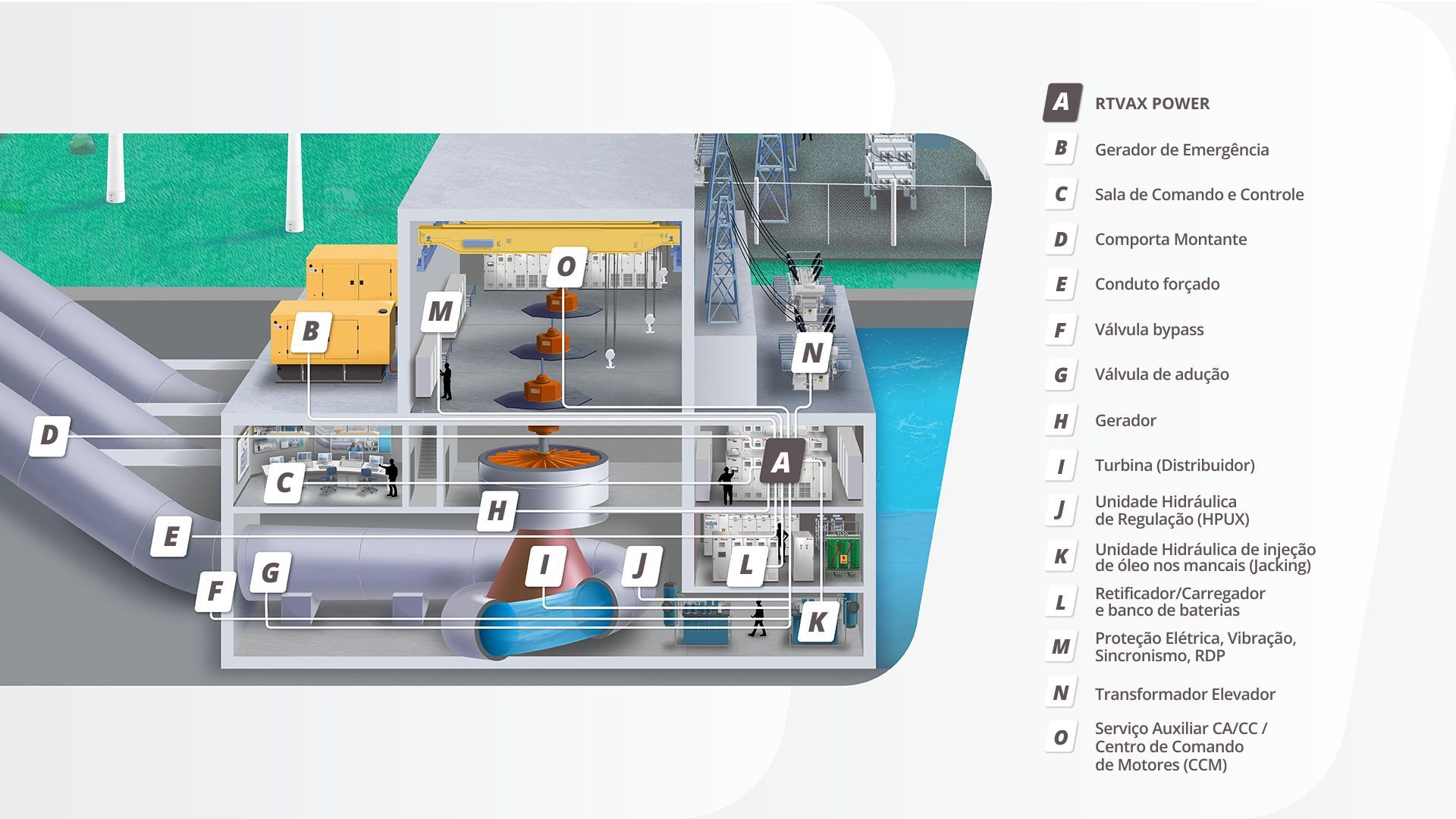

O RTVAX POWER realiza o controle e a automação dos seguintes elementos de uma usina:
- Mancais +lubrificação+resfriamento+injeção de óleo nos mancais (Jacking);
- Sistema de freio – aplicação/desaplicação, monitoramento falhas;
- Comportas (jusante/montante) e vertedouros: comportas, UH, sistema de acionamento;
- Regulador de Velocidade Hidráulico (Unidade Hidráulica), incluindo válvula 65S, e pêndulo mecânico de sobrevelocidade;
- Interface com a Subestação+ Transformador elevador+TPs e TCs;
- Interface com a Proteção elétrica (gerador, Trafo elevador, barras, linhas) e Sincronismo automático e manual;
- Cubículo de surto do gerador – monitoramento;
- Serviço auxiliar CA, CC , CCM, Iluminação, tomadas, condicionadores de ar, CFTV: Trafo, disjuntores, painéis, etc.;
- Interface com carregador de bateria (retificador), banco de baterias, e gerador de emergência;
- Válvula de adução (esférica, borboleta, gaveta), válvula by-pass, conduto forçado – pressão equalizada;
- Acionamento e monitoramento do Disjuntor de grupo (52)+ Seccionadora;
- Interface com Sistema de Comunicação (despacho, ONS), Sistema de medição e faturamento (ONS/CCEE);
- Monitor de vibrações, Registrador Digital de Perturbações (RDP).
