A experiência da REIVAX na integração de tecnologias que tornam as usinas renováveis mais inteligentes, flexíveis e eficientes.

A transição energética exige mais do que simplesmente gerar energia renovável. O verdadeiro desafio está em integrar diferentes tecnologias de forma inteligente, garantindo confiabilidade, flexibilidade operacional e máxima rentabilidade dos ativos.

É nesse contexto que a REIVAX vem consolidando sua experiência em soluções para usinas híbridas. Um exemplo é sua participação no comissionamento do EMS (Energy Management System) da usina híbrida de Callio, localizada em Pyhäjärvi, na Finlândia –  um dos primeiros projetos a integrar geração solar e armazenamento em baterias (BESS) no país.

Usina Híbrida de Callio

Instalado em uma das minas mais profundas da Europa, o empreendimento representa um importante passo na evolução do setor elétrico finlandês, tornando-se uma das primeiras plantas híbridas de grande porte a combinar geração fotovoltaica e armazenamento em baterias (BESS).

Originalmente composta por uma usina fotovoltaica de 10 MW, a planta buscava ampliar sua oferta de energia no mercado de serviços ancilares por meio da instalação de um sistema de armazenamento.

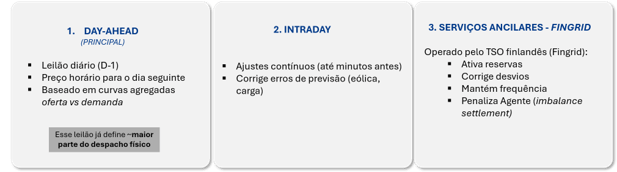

Como funciona o mercado de eletricidade na Finlândia?
Mercado de energia + Serviços Ancilares – NORDPOOL e FINGRID

A Finlândia é parte integrante da NORDPOOL, uma bolsa de energia responsável pela precificação e leilão diário de energia dos países nórdicos e bálticos. Adicionalmente ao mercado de despacho DAY-AHEAD e INTRADAY, existe o balanceamento em tempo real feito pela FINGRID, para comandar as reservas de potência e serviços ancilares.

Serviços ancilares

Adicionalmente, a FINGRID providencia flexibilidade em tempo real ao sistema através de reservas de potência (serviços ancilares), para a correção de frequência e estabilidade da rede (FFR, FCR-D, FCR-N, aFRR e mFRR), corrigindo organicamente diversas problemáticas atuais que enfrentamos no Brasil e fomentando investimentos e flexibilidade operacional.

Os serviços ancilares requerem reserva de capacidade pela usina. São eles:

• Fast Frequency Response — Este é o serviço mais veloz e é usado em situações de quedas abruptas de frequência. Máquinas girantes têm dificuldade de fornecer isso, devido à inércia mecânica inerente de seu processo de geração. No entanto, IBRs possuem como grande vantagem a ausência desta barreira de variação. Uma vez que este serviço tenha sido acionado então deve ser mantido durante um tempo, permitindo que fornecedores de FCR-D tenham tempo suficiente para contribuir para a compensação do distúrbio de frequência.
• FCR-D (Frequency Containment Reserve: Disturbance) — Segunda modalidade para atenuar distúrbios elevados, possui capacidade para contribuição tanto para eventos de sobrefrequência quanto de subfrequência. Possui tempo de resposta menos exigente em relação ao FFR.
• FCR-N (Frequency Containment Reserve: Normal) — Esta reserva tem o papel de realizar a regulação primária de frequência. Assim, na ocorrência de pequenos desvios de geração em relação à carga, os fornecedores desta reserva realizam o ajuste da diferença.
• aFRR (Automatic Frequency Restoration Reserve) — Reserva utilizada para recuperação do valor nominal do grid após a estabilização da frequência, sendo frequentemente usada pelos controladores da camada secundária de regulação de frequência (tal como Controle Automático de Geração). Embora seja o mais lento dos serviços, ainda assim tem que ter a capacidade de resposta autônoma, sem intervenção local humana.

EMS REIVAX

O projeto, executado pela WEG na modalidade EPC para a Solarigo, incorporou:

• EMS REIVAX;
• 2x contêineres de baterias de lítio RISEN totalizando 8 MWh de capacidade;
• PCS SMA de 4,6 MW.

Muito além da integração dos equipamentos, o principal desafio consistia em coordenar todos esses ativos de forma segura, eficiente e em conformidade com os rigorosos requisitos operacionais das operadoras Fingrid (TSO) e Elenia (DSO).

Na Finlândia, as usinas são classificadas em quatro tamanhos distintos: A, B, C e D.  A usina Callio, por sua vez, é classificada como do tipo B — inferior a 10MW.

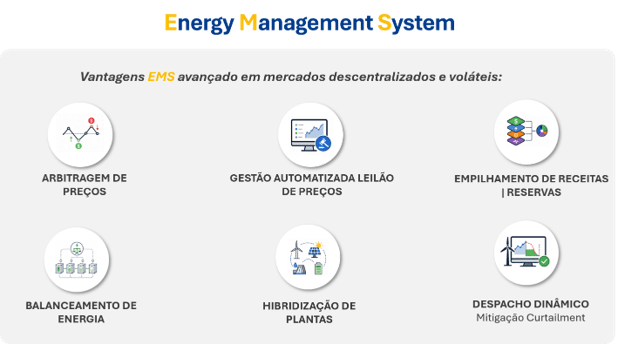

Entre os principais recursos do EMS utilizados para controle, destacam-se:

1. a) Ponto de conexão — limitação de potência de geração/absorção; e controle de tensão, potência reativa e fator de potência.
2. b) Usina BESS — execução de metas de geração/absorção para o BESS; e controle da bateria, visando à manutenção de condições operacionais seguras e que visem à durabilidade.
3. c) Usina fotovoltaica — limite de geração de potência para a fotovoltaica.
4. d) Mercado ancilar — suporte para a execução de ordens do mercado de reserva de potência, para suporte à frequência (FCR-N etc).

Integração com VPP: inteligência além da usina

A finalidade do controlador REIVAX não é apenas cumprir metas locais de controle, como um controlador secundário deve fazer. Ele é uma peça integrante de uma engrenagem maior, pois integra-se com parceiros e dá suporte para execução de comandos de Usinas Virtuais de Energia (VPP), que desempenham o papel de controle terciário. De modo resumido, pode-se dizer que o uso de VPP permite representar uma única grande usina equivalente.

VPP realizam a agregação de usinas menores, assegurando flexibilidade operativa ao conjunto e permitindo a realização de ofertas em conjunto nos mercados de energia e de serviços ancilares. Realizar estas atividades com eficiência é o que permite a participação simultânea em vários mercados, permitindo o empilhamento de receitas e aumentando a rentabilidade do empreendimento.

LRCAP BESS: O Catalisador para Desbloquear o SAE no Brasil

A REIVAX reúne todas as competências necessárias para atender aos desafios do futuro leilão de Sistemas de Armazenamento de Energia em Baterias (BESS) no Brasil por meio de sua solução avançada de Energy Management System (EMS). Apoiada em décadas de experiência no desenvolvimento de sistemas de automação e controle para geração de energia, a empresa combina profundo conhecimento dos requisitos operativos do Sistema Interligado Nacional (SIN), dos Grid Codes nacionais e internacionais e das exigências dos operadores de rede para entregar uma plataforma robusta, segura e preparada para aplicações de missão crítica. Com arquitetura totalmente agnóstica, o EMS da REIVAX integra-se de à qualquer fabricante de PCS e BESS, preservando a liberdade de escolha dos empreendedores e facilitando projetos greenfield ou retrofit. Como diferencial estratégico, a REIVAX oferece suporte técnico integral no Brasil e sua reconhecida expertise em modelagem, estudos e validação dos modelos dinâmicos requeridos pelo ONS para acesso e operação no Sistema Interligado Nacional, reduzindo riscos de integração, acelerando o processo de comissionamento e contribuindo para a conformidade regulatória dos empreendimentos. Essa combinação de independência tecnológica, conhecimento regulatório e capacidade de execução local posiciona a REIVAX como um parceiro estratégico para maximizar o desempenho, a confiabilidade e o retorno dos investimentos em projetos BESS no Brasil.

Um projeto que antecipa tendências globais

À medida que os sistemas elétricos incorporam maiores volumes de geração renovável, cresce também a necessidade de soluções capazes de fornecer flexibilidade, estabilidade e resposta rápida à rede.

Projetos como o de Callio demonstram como tecnologias avançadas de EMS passam a desempenhar papel central na operação de plantas híbridas, permitindo que ativos renováveis sejam utilizados de forma cada vez mais inteligente e rentável.

A REIVAX

Para a REIVAX, participar deste empreendimento reforça nossa atuação internacional e nossa capacidade de fornecer soluções completas de controle e automação para sistemas híbridos de geração e armazenamento, atendendo aos mais elevados requisitos técnicos e regulatórios.

Seguimos contribuindo para uma matriz elétrica mais flexível, eficiente e preparada para os desafios da transição energética.
